12V升110V，12V转150V，24V转100V，24V转200V升压电源模块的应用及外围电路

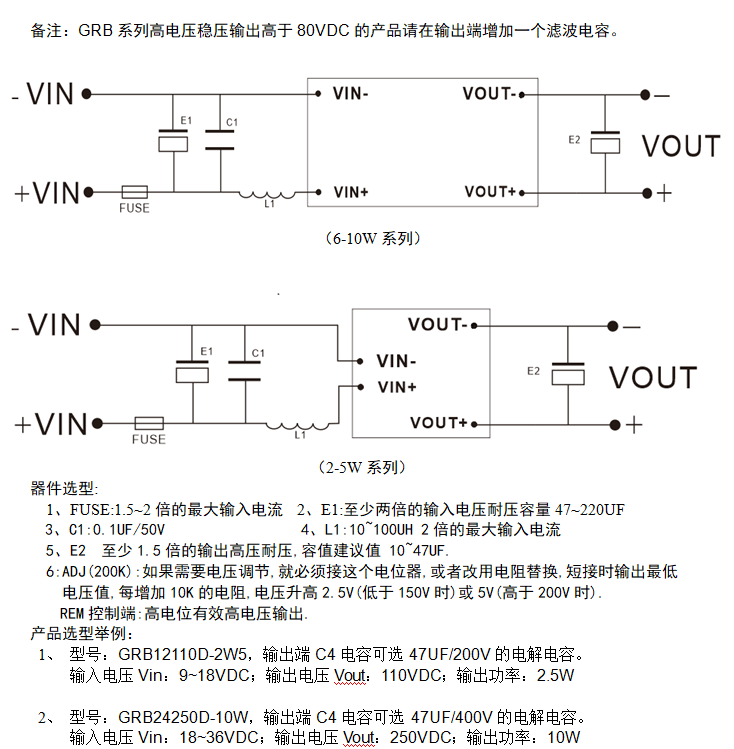

器件选型:

1、FUSE:1.5~2倍的最大输入电流  2、E1:至少两倍的输入电压耐压容量47~220UF

  3、C1:0.1UF/50V                 4、L1:10~100UH 2倍的最大输入电流

5、E2  至少1.5倍的输出高压耐压,容值建议值 10~47UF.

6:ADJ(200K):如果需要电压调节,就必须接这个电位器,或者改用电阻替换,短接时输出最低电压值,每增加10K的电阻,电压升高2.5V(低于150V时)或5V(高于200V时).

REM控制端:高电位有效高电压输出.

产品选型举例：

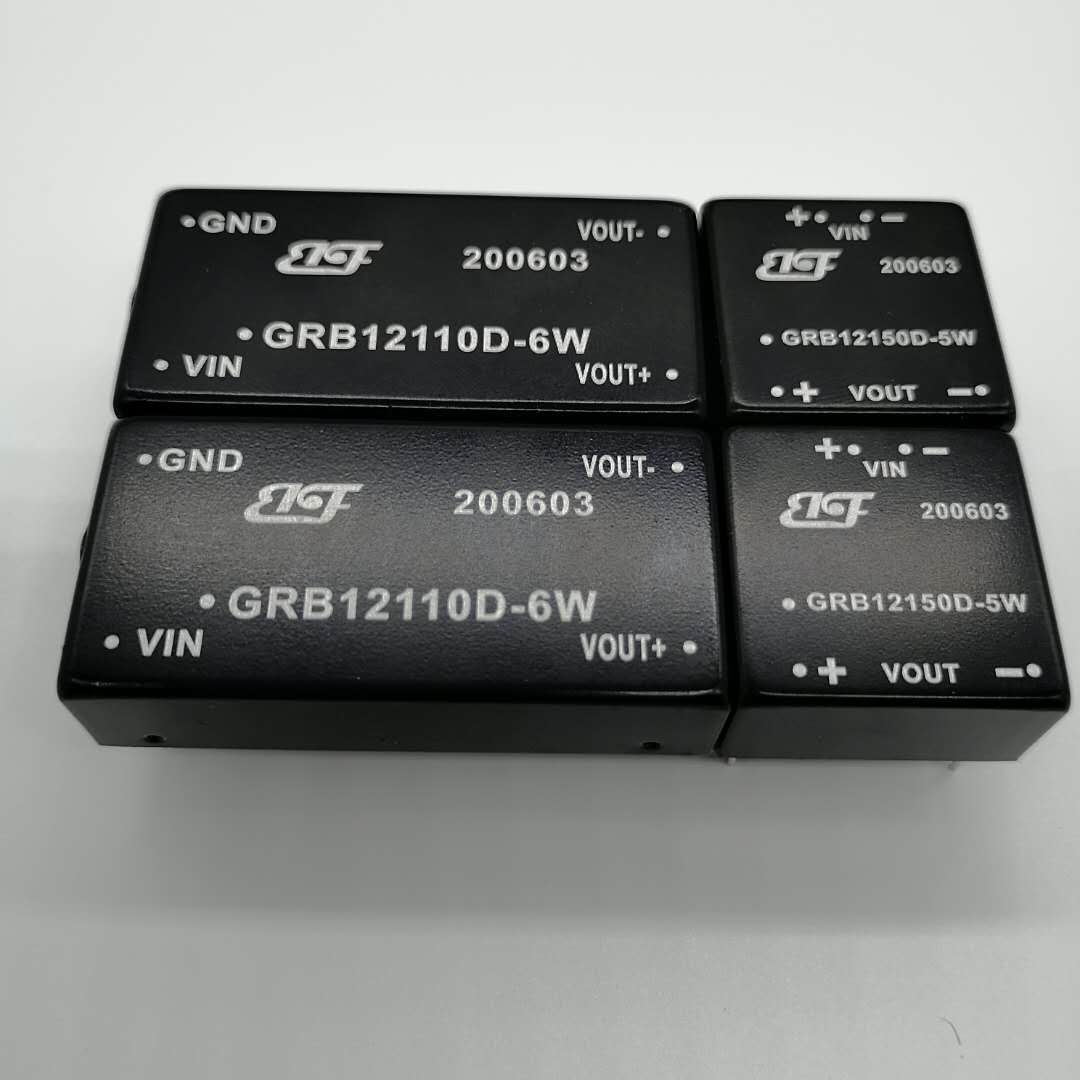

1、    型号：GRB12110D-2W5，输出端C4电容可选 47UF/200V的电解电容。

输入电压Vin：9~18VDC；输出电压Vout：110VDC；输出功率：2.5W

2、    型号：GRB24250D-10W，输出端C4电容可选 47UF/400V的电解电容。

输入电压Vin：18~36VDC；输出电压Vout：250VDC；输出功率：10W
