差分编码器脉冲计数器,转速测量,Modbus RTU频率脉冲采集模块,流量计光电开关脉冲测量

来源:贝福科技时间:2021-11-25

产品概述:

IBF67产品实现传感器和主机之间的信号采集,用来解码编码器信号。IBF67系列产品可应用在 RS-232/485总线工业自动化控制系统,自动化机床,工业机器人,三坐标定位系统,位移测量,行程测量,角度测量,转速测量,流量测量,产品计数等等。

产品包括信号隔离,脉冲信号捕捉,信号转换和RS-485串行通信。每个串口最多可接255 IBF67系列模块,通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议,波特率可由代码设置,能与其他厂家的控制模块挂在同一RS-485总线上,便于计算机编程

IBF67系列产品是基于单片机的智能监测和控制系统,所有的用户设定的地址,波特率,数据格式,校验和状态等配置信息都储存在非易失性存储器EEPROM里。

IBF67系列产品按工业标准设计、制造,信号输入 / 输出之间不隔离,抗干扰能力强,可靠性高。工作温度范围- 45+85



功能简介:

IBF67远程I/O模块,可以用来测量四路编码器信号,也可以设置作为八路独立计数器。

1、  信号输入

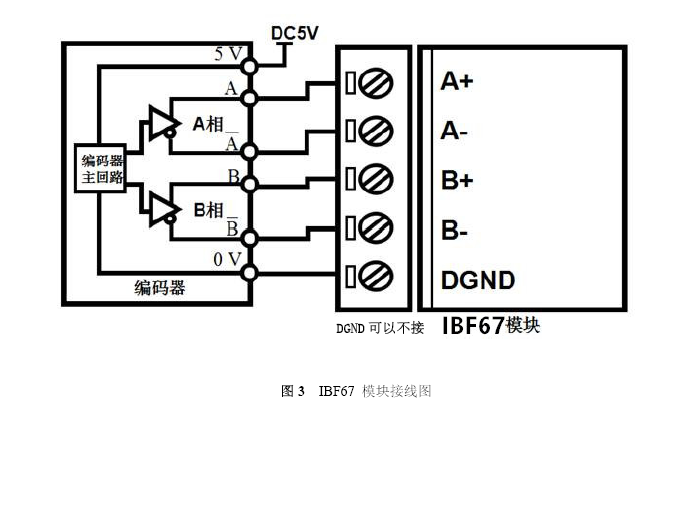

4编码器5V差分信号输入或85V差分信号独立计数器

2、  通讯协议

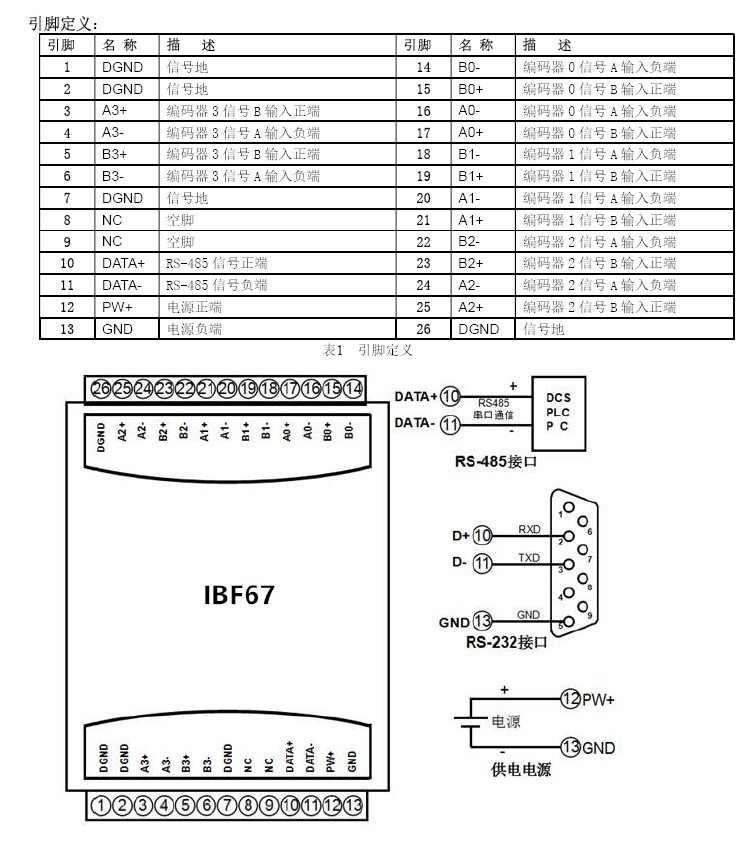

通讯接口: 1路标准的RS-485通讯接口1路标准的RS-232通讯接口,订货选型时注明。

通讯协议:支持两种协议,命令集定义的字符协议和MODBUS  RTU通讯协议。模块自动识别通讯协议,能实现与多种品牌的PLCRTU或计算机监控系统进行网络通讯。

数据格式:10位。1位起始位,8位数据位,1位停止位。无校验。

通讯地址(0255)和波特率(240048009600192003840057600 115200bps)均可设定;通讯网络最长距离可达1200米,通过双绞屏蔽电缆连接。

通讯接口高抗干扰设计,±15KV ESD保护,通信响应时间小于100mS

3、  抗干扰

可根据需要设置校验和。模块内部有瞬态抑制二极管,可以有效抑制各种浪涌脉冲,保护模块,内部的数字滤波,也可以很好的抑制来自电网的工频干扰。

IBF67通用参数:

(typical @ +25Vs24VDC)

输入类型:  5V差分信号输入。差分信号范围±200mV ~ ±7V

             频率范围0-20KHz(所有通道同时输入),单通道可支持50KHz输入。

             编码器计数范围 - 2147483647 ~ +2147483647,断电自动保存

             DI计数器范围0 ~ 4294967295,断电清零

    讯:   协议  RS-485 RS-232   标准字符协议 MODBUS RTU通讯协议

             波特率240048009600192003840057600 115200bps)可软件选择

地址(0255)可软件选择

通讯响应时间:100 ms 最大

工作电源:    +8 ~ 32VDC宽供电范围,内部有防反接和过压保护电路

功率消耗:    小于1W

工作温度:    - 45 ~ +80

工作湿度:   10 ~ 90% (无凝露)

存储温度:   - 45 ~ +80

存储湿度:   10 ~ 95% (无凝露)

隔离耐压:   DI输入和电源之间3000V隔离,通讯接口和电源共地。

外形尺寸:   120 mm  x  70 mm  x  43mm
