通用型三轴IEPE/ICP加速度传感器高速同步采集模块/IEPE加速度远程采集UDP模块

来源:贝福科技时间:2022-04-06

IBF288系列产品包括电源调理,模拟量同步采集,恒流源输出和RJ-45网络接口通信。通讯方式采用UDP协议。用户可设置模块IP地址、子网掩码等。

IBF288系列产品是基于单片机的智能监测系统,用户设定的模块IP地址、子网掩码等配置信息都储存在非易失性存储器EEPROM里。

IBF288系列产品按工业标准设计、制造,抗干扰能力强,可靠性高。工作温度范围- 45+85

 通用型三轴IEPE/ICP 加速度传感器同步数据采集/三轴IEPE/ICP高速采集模块/电压输出型IEPE加速度传感器数据采集模块

功能简介:

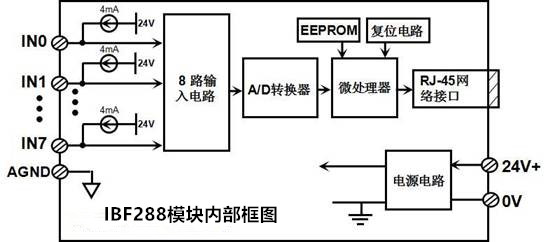

IBF288 远程I/O模块,可以用来同步测量八路IEPE模拟量信号。同时每路都有一个4mA的恒流源可以给传感器供电,方便测量。

1、  模拟信号输入

16AD采集,8路模拟信号0-±10V输入。同步采集速度20K SPS

2、  通讯协议

通讯接口: RJ-45网络接口网口位置的两个指示灯,网线插上之后Link(绿灯)会亮,有数据时Data灯(黄灯)会不定时的闪烁。

通讯协议:采用UDP协议,数据自动上报。

通信响应时间:小10mS

3、  抗干扰

模块内部有瞬态抑制二极管,可以有效抑制各种浪涌脉冲,保护模块。

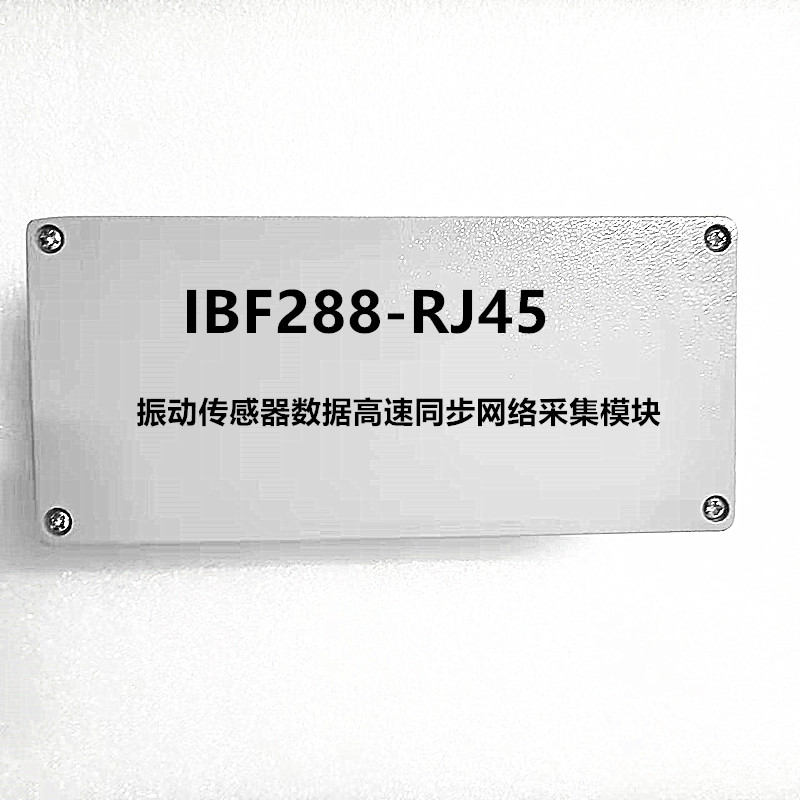

选型举例1 型号IBF288-IEPE-RJ45   表示8IEPE传感器信号输入输出为RJ-45网络接口

选型举例2 型号:IBF288-U5-RJ45   表示80-±5V信号输入,输入端无恒流源,输出为RJ-45网络接口







IBF288通用参数:

(typical @ +25Vs24VDC)

模拟量输入:AD精度:   16

            输入范围:  0-±10VDC

            恒流源:    4mA(±1mA)

温度漂移:  ±10 ppm/ (±30 ppm/, 最大)

输入电阻:  大于100KΩ

采样速率:  20K SPS

    讯:  UDP通讯协议

    口:  RJ-45网络接口。

工作电源:  24VDC(±10%)供电,内部有防反接和过压保护电路

功率消耗:  小于3W

工作温度:   - 45 ~ +80

工作湿度:   10 ~ 95% (无凝露)

存储温度:   - 45 ~ +80

存储湿度:   10 ~ 95% (无凝露)

外形尺寸:   175 mm  x  80 mm  x  56mm
