0~85mA(DC24V)/0~165mA(DC24V)电气比例控制阀驱动模块(流量与电流成比例)

来源:贝福科技时间:2022-03-29


DIN11L高电压大电流驱动信号隔离器

主要特性:

>> 精度、线性度误差等级: 0.10.20.5

>> 4-20mA/0-5V/0-10V等标准信号输入

>> 0~100mA/0~500mA/0~85mA/0-165mA/0-330mA等电流信号输出

>> 0~1V(max 2A)/0~10V/0-15V/0-24V(max0.3A) 等电压信号输出

>> 信号输入/信号输出 3000VDC隔离

>> 辅助电源:12V15V24V直流单电源供电

>> 辅助电源与输出信号不隔离

>> 螺丝固定安装,插拔式接线端子

>> 尺寸:120 x 105 x 29mm

>> 工业级温度范围: - 45 ~ + 85

应用:

>> 工业现场信号隔离与放大

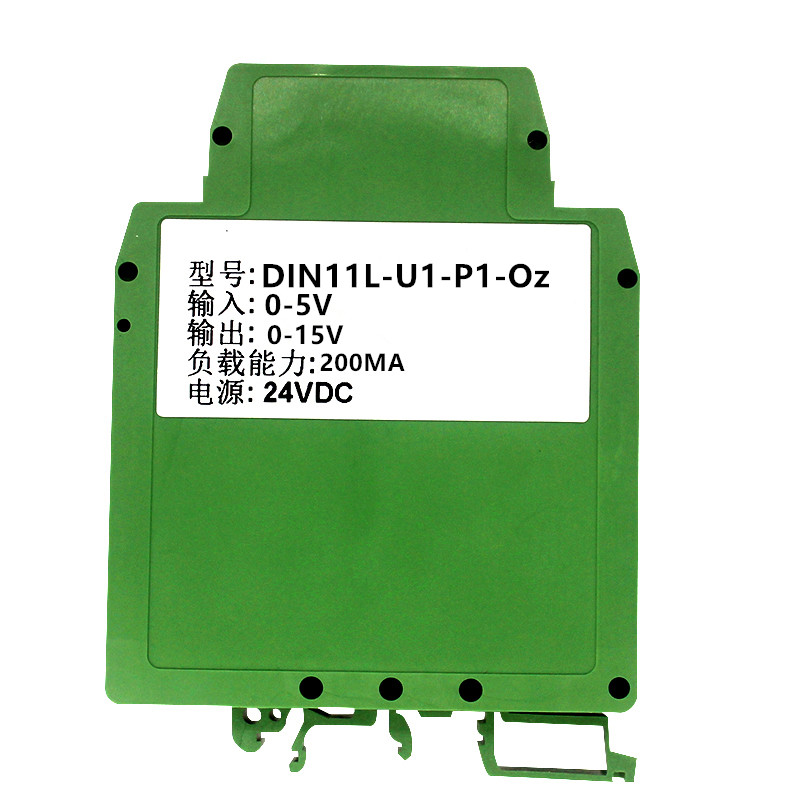

>> 电流信号放大或电压信号驱动能力加强                             1  产品外观图

>> 电磁阀、比例阀门线性驱动器

>> 电磁开关线性控制器

>> 电磁驱动线圈或大功率负载

>> 地线干扰抑制



产品选型表:

DIN11L  IBF - V(A) - P – V(A)

输入信号

供电电源

输出信号

电压

代码

电流

代码

Power

代码

电流

代码

电压

代码

0-5V

V1

0-1mA

A1

24VDC

P1

0-20ma

A3

0~5V

V1

0-10V

V2

0-10mA

A2

12VDC

P2

4-20ma

A4

0-15V

V5

0-75mV

V3

0-20ma

A3

5VDC

P3

用户自定义

Az

0-24V

V6

0-2.5

V4

4-20mA

A4

15VDC

P4



0-100mA

V7

用户自定义

Vz

用户自定义

Az





0-300mA

V8

注:定货时请告知输出负载电阻的大小。

选型举例:

1:输入信号:0-10V  供电电源:24V  输出信号:0-15V      型号:DIN11 IBF V2-P1-V5

2:输入信号:0-10V 供电电源:12V   输出信号:0-300mA  型号:DIN11 IBF V2-P2-V8

3:输入信号:0-3V  供电电源:24V   输出信号:0-24V    型号:DIN11 IBF Vz-P1-V6

通用参数

   ---------- 0.1% 0.2%

      ---------- 信号输入/输出/辅助电源

辅助电源----------   DC5V12V15V24V

绝缘电阻  ---------- 20MΩ

工作温度----------   -25 ~ +70

      ---------- 信号输入/输出/辅助电源

工作湿度----------   10 ~ 90% (无凝露)

3KVDC1分钟,漏电流1mA

存储温度----------   -45 ~ +85


存储湿度----------   10 ~ 95% (无凝露)
