产品说明

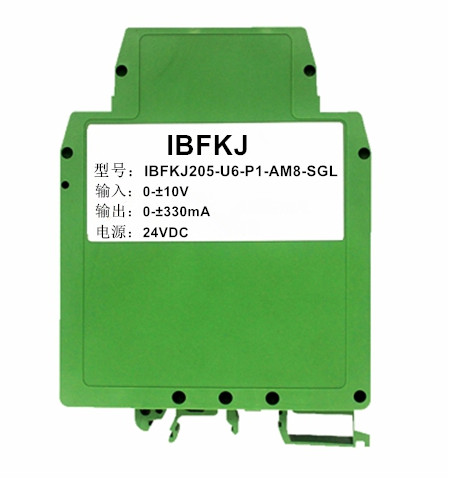

模拟信号转大电流输出正负信号隔离比例阀控制器 IBFKJ205

产品特点：

●  电压或电流输出转换精度优于0.2%

●  4-20mA/0-20mA/0-±20mA等标准信号输入

●  0-5V/0-10V/0-±5V/0-±10V等标准信号输入

●  0~±100mA/0~±165mA/0~±500mA等大电流信号输出

●  输出有过流过压保护和短路保护

●  信号输入/信号输出 3000VDC隔离

●  辅助电源：24V直流单电源供电

●  辅助电源与输出信号不隔离

●  标准DIN35 导轨式安装

●  尺寸：106.7 x 79.0 x 25.0mm

●  工业级温度范围: - 40 ~ + 85 ℃

典型应用：

●  工业现场信号隔离与放大

●  高铁设备调试正负信号发生器

●  双向比例阀的正反运动控制

●  电流信号放大或电压信号驱动能力加强

●  电磁阀、比例阀门线性驱动器

●  电磁开关线性控制器

●  电磁驱动线圈或大功率负载

●  灯光控制，LED智能调光控制

●  机器视觉灯光控制

●  直流电机控制和正反转控制

●  地线干扰抑制

产品选型：

IBFKJ205 -U(A)□  -  P□  -  UM(AM)□  -  □

注1：电压输出时，输出最大的负载电流是500mA。

注2：电流输出时，输出可带的最大负载电阻可由欧姆定律计算得到。例如500mA输出，供电是24V，输出最大的电阻是24V/0.5A=48Ω，超过这个阻值的负载会使得电流达不到500mA。

注3：常规的两隔离输出的产品，电源负和输出信号负不可以短接。

选型举例：

例1：输入信号:0-10V   供电电源:24V  输出信号:0-500mA   常规两隔离    型号:IBFKJ205-U2-P1-AM4

例2：输入信号:4-20mA  供电电源:24V  输出信号:0-±165mA  常规两隔离    型号:IBFKJ205-A4-P1-AM6

例3：输入信号:0-±10V  供电电源:24V  输出信号:0-±24V     常规两隔离    型号:IBFKJ205-U6-P1-UM7

例4：输入信号:0-5V    供电电源:24V  输出信号:0-±500mA   常规两隔离    型号:IBFKJ205-U1-P1-AM7

例5：输入信号:0-75mV  供电电源:24V  输出信号:0-100mA      三隔离     型号:IBFKJ205-U3-P1-AM1-SGL
