产品说明

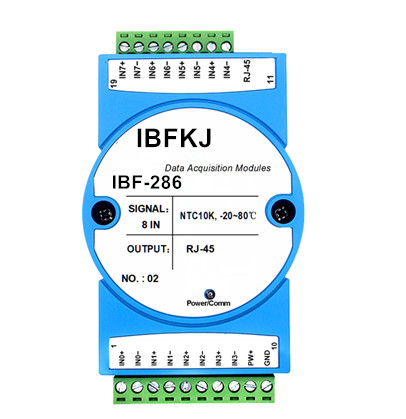

8路NTC热敏电阻温度转网络RJ45，Modbus TCP和MQTT采集模块 IBF286

产品特点：

● 八路NTC温度采集，转换RJ45网络输出

● 可根据NTC分度表快速定制，线性化处理

●  NTC10K/NTC20K等转换成Modbus TCP协议

● 支持TCP Server, UDP, MQTT等通讯协议

● 内置网页功能，可以通过网页查询数据

● 采用12位AD转换器，测量精度优于0.1%

● 宽电源供电范围：8 ~ 32VDC

● 可靠性高，编程方便，易于应用

● 标准DIN35导轨安装，方便集中布线

● 用户可在网页上设置模块IP地址和其他参数

● 低成本、小体积、模块化设计

● 外形尺寸120 mm x 70 mm x 43mm

 典型应用：

● 信号测量、监测和MQTT上报

● 智能楼宇控制、安防工程等应用系统

●  TCP网络的工业自动化控制系统

● 设备运行监测，MES系统

● 温度传感器信号的测量

● 工业现场数据的获取与记录

● 医疗、工控产品开发

● NTC10K/NTC20K等温度信号测量

产品概述：

IBF286产品是一种物联网和工业以太网采集模块，实现了传感器与网络之间形成透明的数据交互。可以将传感器的模拟量数据转发到网络。

IBF286系列产品包括电源调理，模拟量采集和RJ-45网络接口通信。通讯方式采用MODBUS TCP协议。TCP是基于传输层的协议，它是使用广泛，面向连接的可靠协议。用户可直接在网页上设置模块IP地址、子网掩码等。可用来对传感器设备的运行监测与控制。

IBF286系列产品是基于单片机的智能监测和控制系统，用户设定的模块IP地址、子网掩码等配置信息都储存在非易失性存储器EEPROM里。

IBF286系列产品按工业标准设计、制造，抗干扰能力强，可靠性高。工作温度范围- 40℃～+85℃。

功能简介：

IBF286 信号隔离采集模块，可以用来测量八路NTC热敏电阻信号。

1、模拟信号输入

12位采集精度，8路模拟信号输入。产品出厂前所有信号输入范围已全部校准。用户无需校准。

2、通讯协议

通讯接口：RJ-45网络接口。网口位置的两个指示灯，网线插上之后Link灯(绿灯)长亮，Data灯（黄灯）。

通讯协议：采用MODBUS TCP协议，实现工业以太网数据交换。也可以通过TCP socket和模块通讯。

网络缓存：2K Byte（收与发都是）

通信响应时间：小于10mS。

3、抗干扰

   可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数

   字滤波，也可以很好的抑制来自电网的工频干扰。

 产品选型：

                  IBF286 - NTC□ - T□ - RJ45

注：为了提高测量精度，建议用户订货时提供NTC热敏电阻的分度表，可以咨询NTC热敏电阻的生产厂家提供分度表。我们会根据用户提供的分度表进行线性处理，提高测量精度。

选型举例1： 型号：IBF286-NTC10K-T1-RJ45

表示8路NTC10K, -20~100℃信号输入，输出为RJ-45网络接口

选型举例2： 型号：IBF286-NTC100K-T2-RJ45

表示8路NTC100K, 0~100℃信号输入，输出为RJ-45网络接口

IBF286通用参数：

(typical @ +25℃，Vs为24VDC)

输入类型：  8通道NTC热敏电阻输入

精    度：  0.1%

温度漂移：  ±50 ppm/℃ (±100 ppm/℃, 最大)

带    宽：  -3 dB 10 Hz

转换速率：  5 Sps（出厂默认值，用户可发命令修改转换速率。）

               可以通过发送命令设置AD转换速率为2.5 SPS，5 SPS，10 SPS，20 SPS。（通道转换速率=AD转换速率/开启的通道数量）

              注：修改转换速率后请重新校准模块，否则测量的数据会有偏差。也可以在订货的时候注明转换速率，我们在产品出厂时按您要求的转换速率重新校准。

共模抑制(CMR)： 120 dB（1kΩ Source Imbalance @ 50/60 Hz）

常模抑制(NMR)： 60 dB （1kΩ Source Imbalance @ 50/60 Hz）

输入端保护： 过压保护，过流保护

通    讯：   MODBUS TCP通讯协议 或者 TCP socket字符协议 或者 MQTT协议

网    页：   支持网页访问模块，支持网页设置模块参数。

接    口：   RJ-45网络接口。

通讯响应时间：100 ms 最大

工作电源：    +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路

功率消耗：    小于3W

工作温度：    - 45 ~ +80℃

工作湿度：   10 ~ 90% (无凝露)

存储温度：   - 45 ~ +80℃

存储湿度：   10 ~ 95% (无凝露)

外形尺寸：   106 mm x 59mm x 37mm
