产品说明

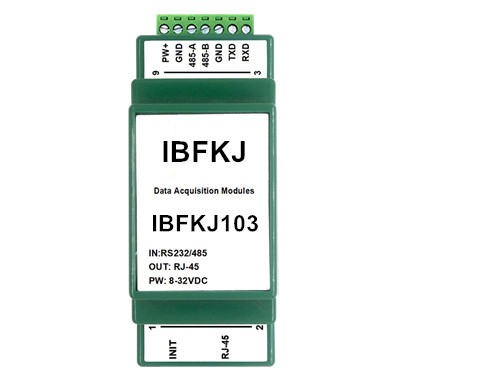

Modbus RTU转Modbus TCP模块，RS232/485转Modbus TCP网络模块，IBFKJ103

（多功能高性价比串口服务器模块，支持边缘计算）

产品特点：

● Modbus RTU协议自动转换成Mobus TCP协议

● 支持作为Modbus RTU主站轮询从站数据并MQTT 上报

● 支持作为Modbus TCP主站轮询从站数据并MQTT 上报

● 支持Modbus RTU或Mobus TCP数据边缘计算功能

● 手机轻松设置WiFi密码和配置参数

●  RS232/485波特率从300到256000可设置

● 工作方式可选择TCP Server, TCP Client,

UDP工作模式, MODBUS协议转换模式;

● 支持MQTT协议，数据可以上报云端

● 支持虚拟串口工作模式

● 可以跨越网关，跨越交换机，路由器

● 可工作于局域网，也可以工作于互联网(外网)

● 工作端口，目标IP地址和端口均可轻松设定

典型应用：

● 串口转工业以太网

● 用于物联网、实时监控网及现场设备通信

● 智能楼宇控制、安防工程等应用系统

● 以太网工业自动化控制系统

● 工业现场信号隔离及长线传输

● 设备运行监测与控制

● 传感器信号的转换和传输

● 工业现场数据的获取与转换

● 物联网信号转RS232/485

产品概述：

IBFKJ103是贝福科技开发的一款工业级RS232/485和TCP/IP之间协议转换器。该串口服务器用来将TCP网络数据包或UDP数据包与RS232或RS485接口数据实现透明传输，串口服务器可以方便地使得串口设备连接到以太网和Internet，实现串口设备的网络化管理。和同类产品相比，其显著特点是稳定性可以全双工、不间断发送大批量数据而不丢失一字节。

    IBFKJ103系列产品包括电源调理，模拟开关切换、RS232接口通信、RS485接口通信和RJ-45网络接口通信。是一款嵌入式以太网串口数据转换设备,内部集成了TCP/IP协议栈,用户利用它可以轻松完成嵌入式设备的网络功能，搭载32位处理器，主频最高可达240MHz，速度快，响应迅速，稳定性高。集成RJ-45接口，RS485通信最高波特率高达1Mbps，具有TCP Server,TCP Client,UDP以及MODBUS协议转换等工作模式，可以通过手机联网进行设置。

 产品型号：

IBFKJ103 - 232/485 –  RJ45

                                                    通讯接口2

                                                   RJ45：为RJ-45网络接口

                                        通讯接口1

                                        232/485：支持RS232接口或RS485接口，可通过网页选择

 IBFKJ103通用参数：

(typical @ +25℃，Vs为24VDC)

传输距离：  RS232 － 15米，

            RS485 － 1000米，

网线200米(通过交换机后联入互联网，无距离限制)

CPU：      32位CPU;

LAN以太网:   10/100Mbps;

网    页：   支持网页访问模块，支持网页设置模块参数。

通    讯：   串口转以太网透明传输

             也可以设置为MODBUS RTU转MODBUS TCP通讯协议。

保    护:     内建TVS过压保护;

接    口：   RJ-45网络接口；RS232接口或RS485接口

工作电源：    +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路

功率消耗：    小于3W

工作温度：    - 45 ~ +80℃

工作湿度：   10 ~ 90% (无凝露)

存储温度：   - 45 ~ +80℃

存储湿度：   10 ~ 95% (无凝露)

外形尺寸：   106 mm  x  59mm  x 37mm
