产品说明

8AI，4DI，4DO混合信号转RS-485/232，MODBUS数据采集模块 IBF30

产品特点：

● 八路4-20mA输入Modbus RTU通讯协议

● 四路开关量输入，四路开关量输出

● 通过RS-485/232接口可以程控校准模块精度

● 信号输入 / 输出之间隔离耐压3000VDC

● 宽电源供电范围：8 ~ 32VDC

● 可靠性高，编程方便，易于应用

● 标准DIN35导轨安装，方便集中布线

● 用户可编程设置模块地址、波特率等

● 支持Modbus RTU 通讯协议，自动识别协议

● 低成本、小体积模块化设计

典型应用：

● 信号测量、监测和控制

●  RS-485远程I/O，数据采集

● 智能楼宇控制、安防工程等应用系统

●  RS-232/485总线工业自动化控制系统

● 工业现场信号隔离及长线传输

● 设备运行监测

● 传感器信号的测量

● 工业现场数据的获取与记录

● 医疗、工控产品开发

●  4-20mA或0-5V信号采集

产品概述：

IBF30产品实现传感器和主机之间的信号采集，用来检测模拟信号。IBF30系列产品可应用在 RS-232/485总线工业自动化控制系统，4-20mA / 0-5V信号测量、监测和控制，以及工业现场信号隔离及长线传输等等。

产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。每个串口最多可接255只 IBF30系列模块，通讯方式支持MODBUS RTU通讯协议，默认地址为01，波特率为9600，数据格式：10位，1位起始位，8位数据位，1位停止位，无校验。也支持ASCII码通讯协议，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。

IBF30系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。

IBF30系列产品按工业标准设计、制造，信号输入 / 输出之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。

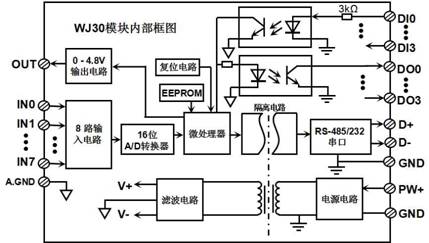

功能简介：

IBF30远程I/O模块，可以用来测量八路模拟量信号，四路开关量信号，并有四路开关量输出和一路0~4.8V电压信号输出。

1、  模拟信号输入

16位采集精度，8路模拟信号输入。产品出厂前所有信号输入范围已全部校准。在使用时，用户也可以很方便的自行编程校准。具体电流或电压输入量程请看产品选型。

2、  开关量信号输入与输出，一路0~4.8V电压信号输出

4路开关量信号输入，可接干接点和湿接点，详细请参考接线图部分；4路开关量信号输出集电极开路输出。

一路0~4.8V电压信号输出，可以用于模拟信号控制。

3、  通讯协议

通讯接口： 1路标准的RS-485通讯接口或1路标准的RS-232通讯接口，订货选型时注明。

通讯协议：支持两种协议，命令集定义的字符协议和MODBUS  RTU通讯协议。模块自动识别通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。

数据格式：10位。1位起始位，8位数据位，1位停止位。

通讯地址（0～255）和波特率（2400、4800、9600、19200、38400、57600、115200bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。

通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。

4、  抗干扰

可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。

    产品选型：

IBF30 - U(A)□  -  □

输入电压或电流信号值                           通讯接口

U1：0-5V                A1：0-1mA                  485： 输出为RS-485接口

     U2：0-10V              A2：0-10mA                 232： 输出为RS-232接口

                                      A3：0-20mA

   U4：0-2.5V              A4：4-20mA

     U8：用户自定义     A8：用户自定义

选型举例1： 型号：IBF30-A4-485   表示八路4-20mA信号输入，输出为RS-485接口

选型举例2： 型号：IBF30-U1-232   表示八路0-5V信号输入，输出为RS-232接口

选型举例3： 型号：IBF30-U2-485   表示八路0-10V信号输入，输出为RS-485接口
