产品详情-电流变送器
产品编号:HRA24V升100-150V,12V转150V-200V高压电源隔离模块

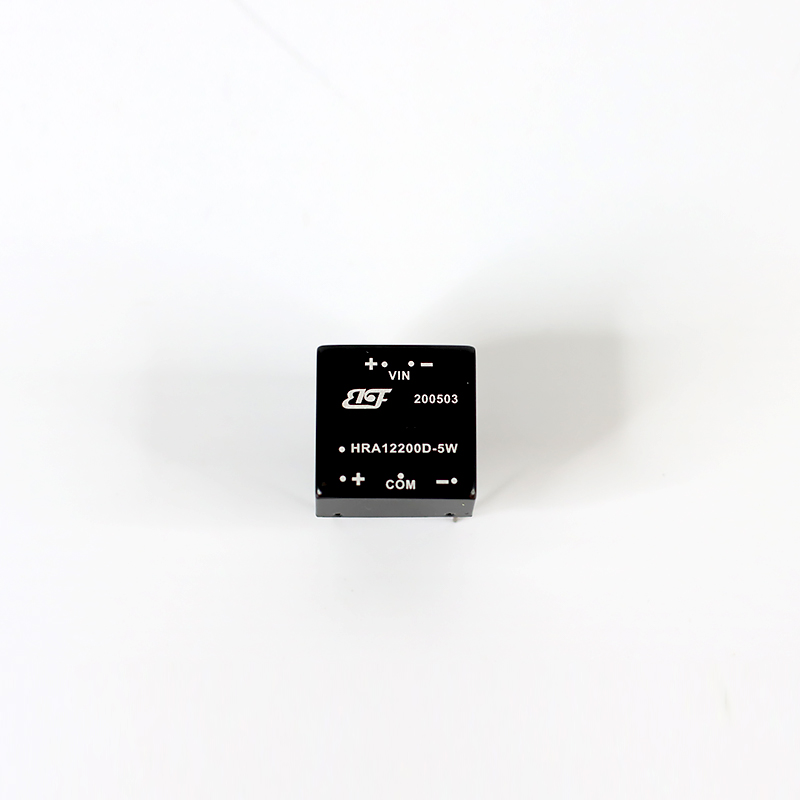

产品名称 HRA24V升100-150V,12V转150V-200V高压电源隔离模块
产品备注 HRA系列隔离宽电压输入高电压稳压输出
产品类别 HRB、HRA、GRB稳压高压DC-DC电源模块
HRA24V升100-150V,12V转150V-200V高压电源隔离模块 资料下载
产品说明

HRA系列隔离宽电压输入、高电压稳压双输出



产品特点




效率高达 80%

● 1*1  英寸标准封装

电源正负双输出

价格低

稳压输出

工作温度: -40~+85

阻燃封装,满足UL94-V0 要求

温度特性好

可直接焊在PCB


产品应用

HRA 0.2~5W 系列模块电源是一种DC-DC升压变换器。该模块电源的输入电压分为:4.5~9V9~18V、及18~36VDC标准(21)宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化)。输出双电压:±50VDC±60VDC±10VDC±120VDC±200VDC±250VDC等,具有功率密度大,输出功率高,应用范围广等优点。

技术参数

输出特性

技术指标

技术参数

测试条件

稳压精度

2.0 %max

0%~100%负载范围

电压调整率

0.5%max

满载

负载调整率

主路  +/-0.5% type.

从路  +/-1% max. (No load to full load)

0%~100%负载范围

纹波和噪声

≤300 mV p-p, max

20MHz带宽

动态响应速度

≤150us

25%负载~满载

启动延迟时间

500ms

输入特性

输入电压范围

5VDC 4.5—9.0VDC

12VDC9.0—18VDC

24VDC18—36VDC

线性高速率

0.5%

低端 ~ 高端

一般特性

开关频率

150KHz

典型值

转换效率

参见型号选择表

隔离电压

1500VDC

输入和输出之间

平均无故障间隔时间

1000000小时

温度系数

0.02%/

环境特性

工作温度范围

-40~+85

储存湿度

-55~+125

相对湿度

10%~90%

冷却方式

自由空气

产品型号选择指南

产品型号

输入电压(VDC

输出电压

VDC

输出电流

mA

效率

%

标称值

输入范围

HRA05200D-W2

5

4.5—9.0

±200

±0.5

50

HRA05110D-1W

5

4.5—9.0

±110

±5

70

HRA12110D-2W5

12 .0

9.0~18.0

±110

±10

80

HRA12150D-2W

12 .0

9.0~18.0

±150

±7

82

HRA12250D-2W

12 .0

9.0~18.0

±250

±4

85

HRA24110D-2W

24 .0

18.0~36.0

±110

±9

82

HRA24150D-2W

24 .0

18.0~36.0

±150

±7

84

HRA24250D-2W

24 .0

18.0~36.0

±150

±4

86

HRA12110D-3W

12 .0

9.0~18.0

±110

±14

80

HRA12150D-3W

12 .0

9.0~18.0

±150

±10

82

HRA12250D-3W

12 .0

9.0~18.0

±250

±6

85

HRA24110D-3W

24 .0

18.0~36.0

±110

±14

82

HRA24150D-3W

24 .0

18.0~36.0

±150

±10

83

HRA24250D-3W

24 .0

18.0~36.0

±250

±6

85

HRA12150D-5W

12 .0

9.0~18.0

±150

±17

85

HRA12250D-5W

12 .0

9.0~18.0

±250

±10

86

HRA24110D-5W

24 .0

18.0~36.0

±110

±23

85
