产品详情-电流变送器
产品编号:RS485/232转12路模拟量输出模块/AO电压电流模拟量输出4-20mA/0-10V/0-5V模拟信号隔离模块IBF34
产品名称 RS485/232转12路模拟量输出模块/AO电压电流模拟量输出4-20mA/0-10V/0-5V模拟信号隔离模块IBF34
产品备注 RS485/232转12路模拟量输出模块4-20mA/0-10V/0-5V
产品类别 RS232-485模拟信号数据采集模块/AD/DA数据采集器
RS485/232转12路模拟量输出模块/AO电压电流模拟量输出4-20mA/0-10V/0-5V模拟信号隔离模块IBF34 资料下载
产品说明

RS232/RS485信号转12路模拟信号  隔离D/A转换器IBF34


产品特点

●  RS-485/232接口,隔离转换成12路标准模拟信号输出

可选型输出4-20mA0-10V控制其他设备

模拟信号输出精度优于 0.2%

可以程控校准模块输出精度

信号输出 / 通讯接口之间隔离耐压3000VDC

宽电源供电范围:10 ~ 30VDC

可靠性高,编程方便,易于安装和布线

用户可编程设置模块地址、波特率等

支持Modbus RTU 通讯协议,自动识别协议

标准DIN35导轨安装,可插拔接线端子

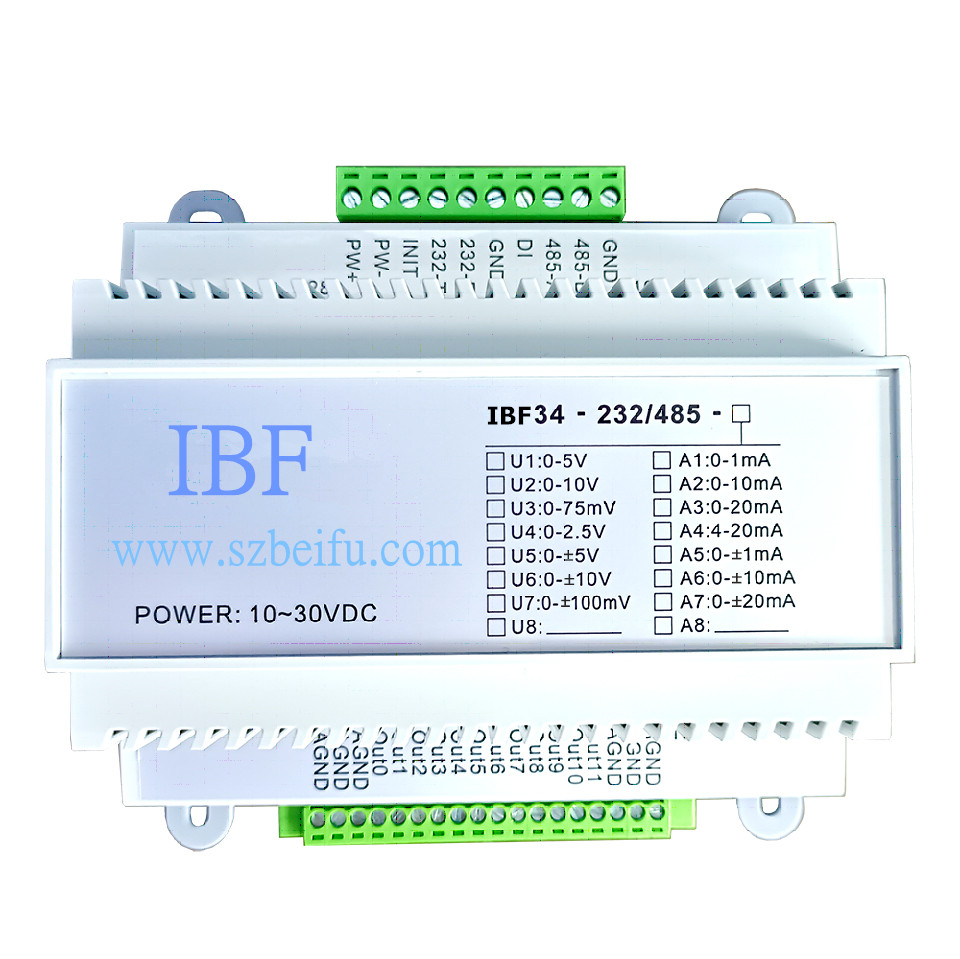

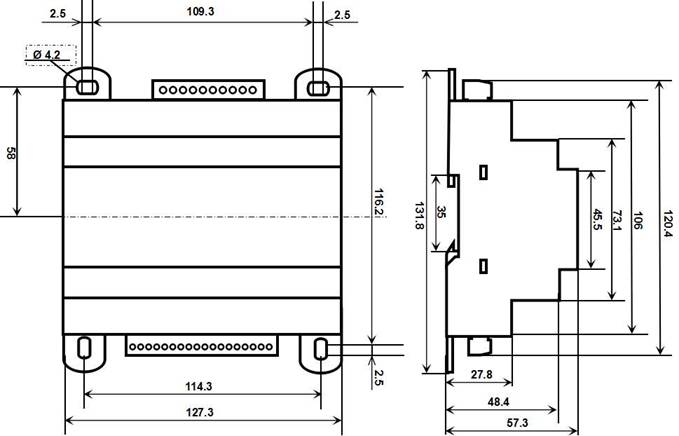

外形尺寸:128 x 132 x 58mm



典型应用:

●  0-10V标准模拟信号输出

智能楼宇控制、安防工程等应用系统

●  RS-232/485总线工业自动化控制系统

灯光控制,LED智能调光控制

设备运行调试与控制

传感器信号的远程传输及信号还原

工业现场执行器数据给定

医疗、工控产品开发

●  4-20mA信号输出



产品概述:

IBF34系列产品实现主机RS-485/232接口信号隔离转换成标准模拟信号,用以控制远程设备。IBF34系列产品可应用在 RS-232/RS-485总线工业自动化控制系统,4-20mA0-5V0-10V等标准信号输出,用来控制工业现场的执行设备,控制设备以及显示仪表等等。

产品包括电源隔离,信号隔离、线性化,D/A转换和RS-485串行通信。每个串口最多可接255 IBF34系列模块,通讯方式采用ASCII码通讯协议和MODBUS RTU通讯协议,自动识别通讯协议并回复,波特率可由代码设置,能与其他厂家的控制模块挂在同一RS-485总线上,便于计算机编程

IBF34系列产品是基于单片机的智能监测和控制系统,所有的用户设定的校准值,地址,波特率,数据格式,校验和状态等配置信息都储存在非易失性存储器EEPROM里。

IBF34系列产品按工业标准设计、制造,信号输出 / 通讯接口之间隔离,可承受3000VDC隔离电压,抗干扰能力强,可靠性高。工作温度范围- 45+80





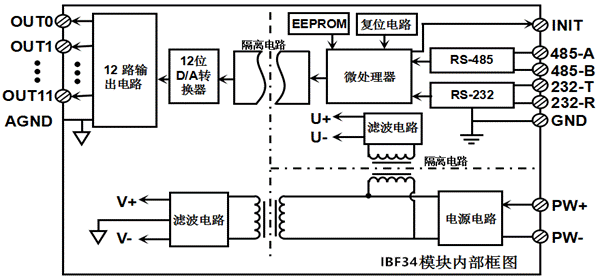

IBF34功能简介:

IBF34 信号隔离D/A转换模块,可以用来输出12路共地的电流或电压信号。

1、  模拟信号输出

12位输出精度,产品出厂前所有信号输出范围已全部校准。在使用时,用户也可以很方便的自行编程校准。

具体电流或电压输出量程请看产品选型,12路输出选型必须相同。

2、  通讯协议

通讯接口: 1路标准的RS-485通讯接口1路标准的RS-232通讯接口,可同时通讯互不干扰。

通讯协议:支持两种协议,命令集定义的字符协议和MODBUS  RTU通讯协议。模块自动识别通讯协议,能实现与多种品牌的PLCRTU或计算机监控系统进行网络通讯。

数据格式:10位。1位起始位,8位数据位,1位停止位。

通讯地址(0255)和波特率(240048009600192003840057600115200bps)均可设定;通讯网络最长距离可达1200米,通过双绞屏蔽电缆连接。

通讯接口高抗干扰设计,±15KV ESD保护,通信响应时间小于100mS

3、  抗干扰

可根据需要设置校验和。模块内部有瞬态抑制二极管,可以有效抑制各种浪涌脉冲,保护模块,内部的数字滤波,也可以很好的抑制来自电网的工频干扰。





产品选型:



IBF34  -  232/485   -  U(A)


                                                 输出电压或电流信号值

U10-5V

A10-1mA

U20-10V

A20-10mA

U30-75mV

A30-20mA

U40-2.5V

A44-20mA

U50-±5V

A50-±1mA

U60-±10V

A60-±10mA

U70-±100mV

A70-±20mA

U8用户自定义

A8用户自定义



选型举例1 型号:IBF34-232/485-A4   4-20mA信号输出

选型举例2 型号:IBF34-232/485-U2   0-10V信号输出

选型举例3 型号:IBF34-232/485-A7   0-±20mA信号输出



IBF34通用参数:

(typical @ +25Vs24VDC)

输出类型:  电流输出 / 电压输出

    度:  0.2%

输出失调:  电流输出 ±0.5 uA/  电压输出 ±0.1 mV/

温度漂移:  ±20 ppm/ (±30 ppm/, 最大)

输出带载能力:电流输出    350Ω (4-20mA/0-20mA/0-±20mA电流输出)

              电压输出    10mA(0-5V/0-10V/0-±5V电压输出)

    讯:   协议  RS-485 RS-232   标准字符协议 MODBUS RTU通讯协议

             波特率240048009600192003840057600115200bps)可软件选择

地址(0255)可软件选择

通讯响应时间:100 ms 最大

工作电源:    +10 ~ 30VDC宽供电范围,内部有防反接和过压保护电路

功率消耗:    小于5W

工作温度:    - 45 ~ +80

工作湿度:   10 ~ 90% (无凝露)

存储温度:   - 45 ~ +80

存储湿度:   10 ~ 95% (无凝露)

隔离耐压:   通讯接口 / 输出 / 电源  之间 三隔离:  3KVDC1分钟,漏电流 1mA

             其中12路模拟量共地输出。

耐冲击电压: 3KVAC 1.2/50us(峰值)

外形尺寸:   128mm  x  132 mm  x  58mm
